Алюминиевый каркас на распашные ворота.

Чтобы добавить сообщение, авторизуйтесь или зарегистрируйтесь

- READONLY

05.07.14 22:44

АРТ Сплав

Мне поставили задачу, разработать и произвести конструкцию для каркаса распашных ворот из алюминиевого профиля 40х20.
Размер проёма ворот - 4600 мм.
Размер распашной створки - 2300 мм.
Требования к конструкции - монтаж/сборка ворот должна производиться на объекте с помощью одного-двух инструментов, постоянная нагрузка на одну створку -30 кг, максимально допустимая нагрузка на створку - 100 кг.
Вот думаю какой лучше подойдёт конструктив, какие использовать петли и какие усиливающие элементы расположить на конструкции так что-бы она не провисала.

05.07.14 22:49

АРТ Сплав

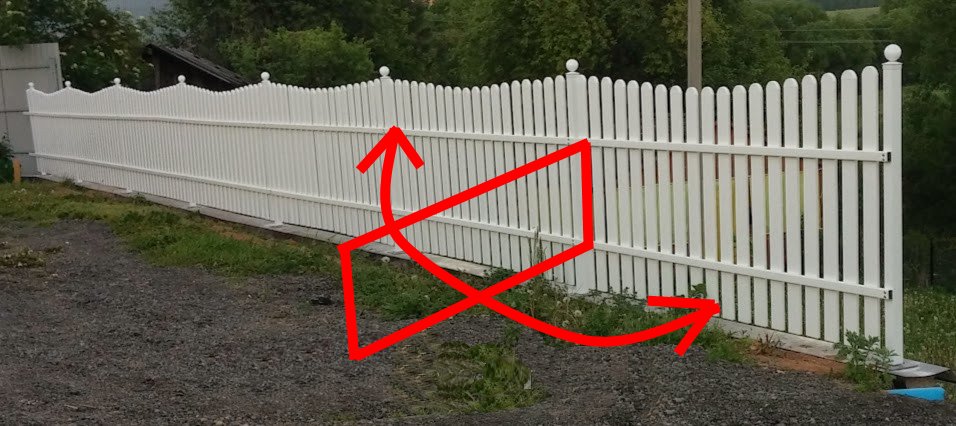

Ворота будут принадлежать вот такому забору.
